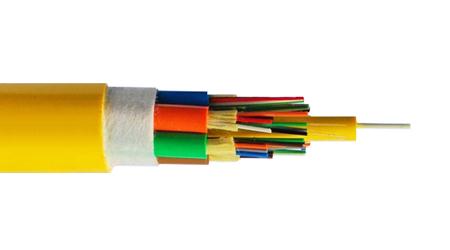

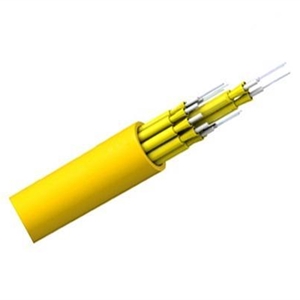

室内分支光缆
分类：室内光缆
时间：2017/9/20 16:16:12
点击数：1179
•产品描述
|

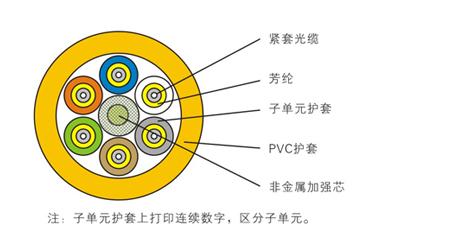

02～12芯，层绞式，非金属中心加强芯、单芯子单元（Φ900μm紧套光纤、芳纶加强元件）、PVC护套。
|
|
·产品标准
|
|
· 满足YD/T 1258.4-2005、ICEA-596、GR-409、IEC794等标准；符合UL认证OFNR要求。 ·
|
|
·光缆型号
|
|
|
BOC-02
|
BOC-04
|
BOC-06
|
BOC-08
|
BOC-10
|
BOC-12
|
|
光缆直径(mm)
|
7.2±0.5
|
7.2±0.5
|
8.3±0.5
|
9.4±0.5
|
10.7±0.5
|
12.2±0.5
|
|
光缆重量(kg/km)
|
45
|
45.2
|
62.5
|
85.9
|
109
|
140
|
|
紧套光缆直径
|
900±50μm
|
|
|
·机械特性
|
|
允许拉伸力
|
长期
|
200N
|
|
短期
|
660N
|
|
允许压扁力
|
长期
|
300N/100mm
|
|
短期
|
1000N/100mm
|
|
弯曲半径
|
动态
|
20×D （光缆直径 ）
|
|
静态
|
10×D （光缆直径 ）
|
|
|
·光学特性
|
|
|
50/125μm
|
62.5/125μm
|
G.652
|
G.655
|
|
衰减 (+20℃)
|
@850nm
|
≤3.5dB/km
|
≤3.5dB/km
|
|
|
|
@1300nm
|
≤1.5dB/km
|
≤1.5dB/km
|
|
|
|
@1310nm
|
|
|
≤0.45dB/km
|
≤0.50dB/km
|
|
@1550nm
|
|
|
≤0.30dB/km
|
≤0.50dB/km
|
|
宽带（A級）
|
@850nm
|
≥500MHz·km
|
≥200MHz·km
|
|
|
|
@1300nm
|
≥1000MHz·km
|
≥600MHz·km
|
|
|
|
数值孔径
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
|
光缆截止波长
|
|
|
≤1260nm
|
≤1480nm
|
|
温度附加衰减Δα(-20℃~+85℃)
|
@1300nm
|
≤0.50dB/km
|
≤0.50dB/km
|
|
|
|
@1550nm
|
|
|
≤0.20dB/km
|
≤0.20dB/km
|
|
|
·环境特性
|
|
运输温度
|
-20℃~+60℃
|
|
存储温度
|
-20℃~+60℃
|
|
安装温度
|
-5℃~+50℃
|
|
使用温度
|
-20℃~+60℃
|
|
