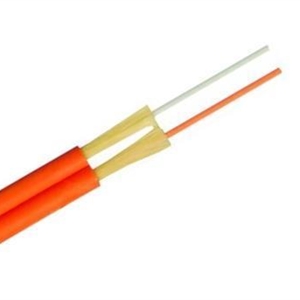

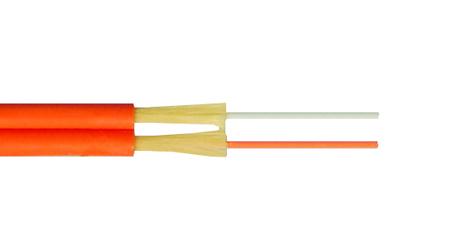

双芯8字型光缆
分类：室内光缆
时间：2017/9/29 11:33:09
点击数：1174
|

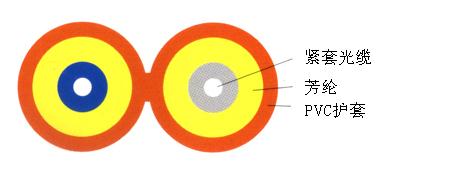

· 双芯，8字型结构，Φ900μm或Φ600μm紧套光纤、芳纶加强元件、PVC护套。
|
|
·产品标准
|
|
· 满足YD/T 1258.3-2003、ICEA-596、GR-409、IEC794等标准；符合UL认证OFNR、OFNP要求。
|
|
·光缆型号
|
|
|
ZCC-III
|
ZCC-II
|
ZCC-I
|
|
光缆直径 (mm)
|
(6.0±0.4)×(2.8±0.2)
|
(4.2±0.4)×(2.0±0.2)
|
(3.4±0.4)×(1.6±0.2)
|
|
光缆重量 (kg/km)
|
15.6
|
10.5
|
7.3
|
|
紧套光缆直径
|
900±50μm
|
900±50μm
|
600±50μm
|
|
|
·机械特性
|
|
允许拉伸力
|
长期
|
100N
|
100N
|
|
|
短期
|
200N
|
200N
|
|
|
允许压扁力
|
长期
|
200N/100mm
|
100N/100mm
|
|
|
短期
|
1000N/100mm
|
500N/100mm
|
|
|
弯曲半径
|
动态
|
20×H （光缆短轴 ）
|
|
静态
|
10×H （光缆短轴 ）
|
|
|
·光学特性
|
|
|
50/125μm
|
62.5/125μm
|
G.652
|
G.655
|
|
衰减(+20℃)
|
@850nm
|
≤3.5dB/km
|
≤3.5dB/km
|
|
|
|
@1300nm
|
≤1.5dB/km
|
≤1.5dB/km
|
|
|
|
@1310nm
|
|
|
≤0.45dB/km
|
≤0.50dB/km
|
|
@1550nm
|
|
|
≤0.30dB/km
|
≤0.50dB/km
|
|
宽带（A級）
|
@850nm
|
≥500MHz·km
|
≥200MHz·km
|
|
|
|
@1300nm
|
≥1000MHz·km
|
≥600MHz·km
|
|
|
|
数值孔径
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
|
光缆截止波长
|
|
|
≤1260nm
|
≤1480nm
|
|
温度附加衰减Δα(-20℃~+85℃)
|
@1300nm
|
≤0.25dB/km
|
≤0.25dB/km
|
|
|
|
@1550nm
|
|
|
≤0.10dB/km
|
≤0.15dB/km
|
|
|
·环境特性
|
|
运输温度
|
-20℃~+60℃
|
|
存储温度
|
-20℃~+60℃
|
|
安装温度
|
-5℃~+50℃
|
|
使用温度
|
-20℃~+60℃
|
|
