中心管式非金属非铠装光缆（GYFXY）
分类：室外光缆
时间：2017/9/29 11:35:30
点击数：1081
|
·产品描述

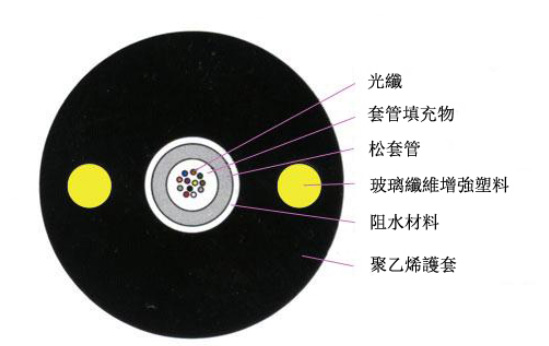

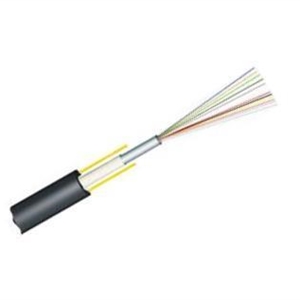

GYFXY 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外加阻水材料以保证光缆纵向阻水，两侧放置两根平行玻璃纤维增强塑料（FRP）后挤制聚乙烯护套成缆。
|
|
·产品特点
· 具有良好的机械性能和温度性能
· 松套管材料本身具有良好的耐水解性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 两根平行 FRP 保证光缆的抗拉强度
· PE 护套具有很好的抗紫外辐射性能
· 直径小、重量轻、容易敷设
· 较长的交货长度
·产品标准
GYFXY 光缆符合 YD/T 769-2003 标准
·光学特性
|
|
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
衰减
(+20℃)
|
@850nm
|
|
|
≤3.0 dB/km
|
≤3.0 dB/km
|
|
@1300nm
|
|
|
≤1.0 dB/km
|
≤1.0 dB/km
|
|
@1310nm
|
≤0.36 dB/km
|
≤0.40 dB/km
|
|
|
|
@1550nm
|
≤0.22 dB/km
|
≤0.23dB/km
|
|
|
|
带宽(A级)
|
@850nm
|
|
|
≥500 MHz·km
|
≥200 MHz·km
|
|
@1300nm
|
|
|
≥1000 MHz·km
|
≥600 MHz·km
|
|
数值孔径
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
光缆截止波长
|
≤1260nm
|
≤1480nm
|
|
|
|
|
·结构参数
|
|
光缆型号
(以2纤递增)
|
光纤数
|
光缆直径
mm
|
光缆重量 kg/km
|
允许拉伸力
长期/短期
Term
N
|
允许压扁力
长期/短期
Term
N/100mm
|
弯曲半径
静态/动态
mm
|
|
GYFXY -2~12
|
2~12
|
10.2
|
100
|
400/1000
|
300/1000
|
10D/20D
|
|
|
储存、使用温度: -40℃ 至 + 70℃
|
