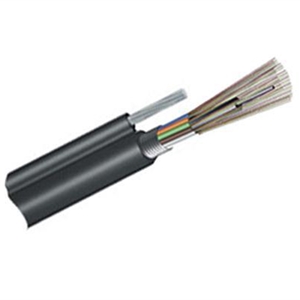

8 字型光缆（GYTC8A）
分类：室外光缆
时间：2017/9/29 11:41:15
点击数：868
|
·产品描述

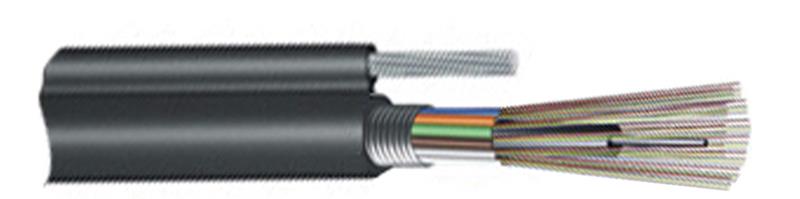

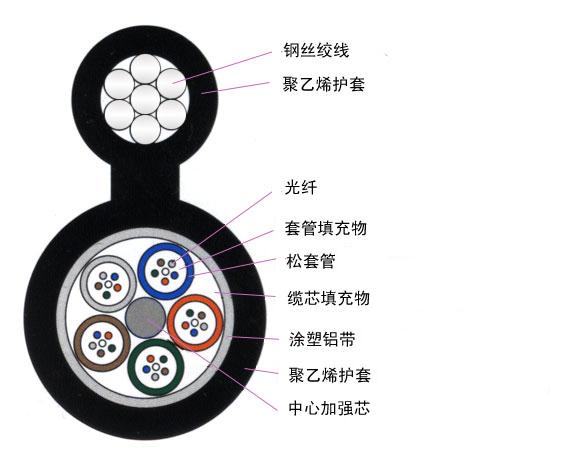

GYTC8A 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯用一层涂塑铝带（APL）纵包后，和钢丝绞线集成到一个8字型的聚乙烯护套内。
|
|
·产品特点
· 钢丝绞线具有极高的抗拉度，便于自承式架空敷设，降低安装成本
· 具有良好的机械性能和温度性能
· 松套管材料本身具有良好的耐水解性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 采用下列措施来确保光缆的防水性能：
- 单根钢丝中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带（APL）防潮层
·产品标准
GYTC8A 光缆符合 YD/T 1155-2001 和 IEC 60794-1 标准
·光学特性
|
|
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
衰减
(+20℃)
|
@850nm
|
|
|
≤3.0 dB/km
|
≤3.0 dB/km
|
|
@1300nm
|
|
|
≤1.0 dB/km
|
≤1.0 dB/km
|
|
@1310nm
|
≤0.36 dB/km
|
≤0.40 dB/km
|
|
|
|
@1550nm
|
≤0.22 dB/km
|
≤0.23dB/km
|
|
|
|
带宽(A级)
|
@850nm
|
|
|
≥500 MHz·km
|
≥200 MHz·km
|
|
@1300nm
|
|
|
≥1000 MHz·km
|
≥600 MHz·km
|
|
数值孔径
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
光缆截止波长
|
≤1260nm
|
≤1480nm
|
|
|
|
|
·结构参数
|
|
光缆型号
|
光纤数
|
套管数
|
填充绳数
|
光缆直径
mm
|
光缆重量 kg/km
|
允许拉伸力
长期/短期
Term
N
|
允许压扁力
长期/短期
Term
N/100mm
|
弯曲半径
静态/动态
mm
|
|
GYTC8A-2~6芯
|
2~6
|
1
|
4
|
9.5×18.3
|
218
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTC8A-8~12芯
|
8~12
|
2
|
3
|
9.5×18.3
|
218
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTC8A-14~18芯
|
14~18
|
3
|
2
|
9.5×18.3
|
218
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTC8A -20~24芯
|
20~24
|
4
|
1
|
9.5×18.3
|
218
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTC8A-26~30芯
|
26~30
|
5
|
0
|
9.5×18.3
|
218
|
600/1500
|
300/1000
|
10D/20D
|
|
|
储存、使用温度: -40℃ 至 + 70℃
|
